久久久久久精品无码午夜按摩师,无码人妻h动漫网站,凯·帕克的第3夫人,女人下身裸体全照

Q460NE鋼的牌號由代表屈服強度“屈”字的漢語拼音首字母 Q、規定的最小上屈服強度數值、交貨狀態代號、質量等級符號(B、C、D、E、F)四個部分組成。
注 1:交貨狀態為熱軋時,交貨狀態代號 AR或 WAR可省略;交貨狀態為正火或正火軋制狀態時,交貨狀態代號均用 N 表示。
注 2:Q+規定的最小上屈服強度數值+交貨狀態代號,簡稱為“鋼級”。
示例:Q460NE。其中:
Q ———鋼的屈服強度的“屈”字漢語拼音的首字母;
460———規定的最小上屈服強度數值,單位為兆帕(MPa);
N ———交貨狀態為正火或正火軋制;
E ———質量等級為 E級。
當需方要求鋼板具有厚度方向性能時,則在上述規定的牌號后加上代表厚度方向(Z向)性能級別的符號,如:Q460NEZ25。
2.Q460NE鋼板的交貨狀態
熱軋 as-rolled;AR或 WAR
鋼材未經任何特殊軋制和/或熱處理的狀態。
正火 normalized
N
鋼材加熱到高于相變點溫度以上的一個合適的溫度,然后在空氣中冷卻至低于某相變點溫度的熱處理工藝。
正火軋制 normalizingrolling
+N
最終變形是在一定溫度范圍內的軋制過程中進行,使鋼材達到一種正火后的狀態,以便即使正火后也可達到規定的力學性能數值的軋制工藝。
注:對于正火軋制,在一些出版物中也稱“控制軋制”。
熱機械軋制 thermomechanicalprocessed
M
鋼材的最終變形在一定溫度范圍內進行的軋制工藝,從而保證鋼材獲得僅通過熱處理無法獲得的
性能。
注 1:可能會降低鋼材強度值的熱成型或580℃以上溫度的焊后熱處理不宜應用。根據相關的技術規范,火焰矯直是允許應用的。
注2:熱機械軋制可以包括回火或無回火狀態下冷卻速率提高的過程,回火包括自回火但不包括直接淬火及淬火加回火。
注 3:也稱 TMCP(熱機械控制過程),在一些出版物中也稱“控制軋制”。

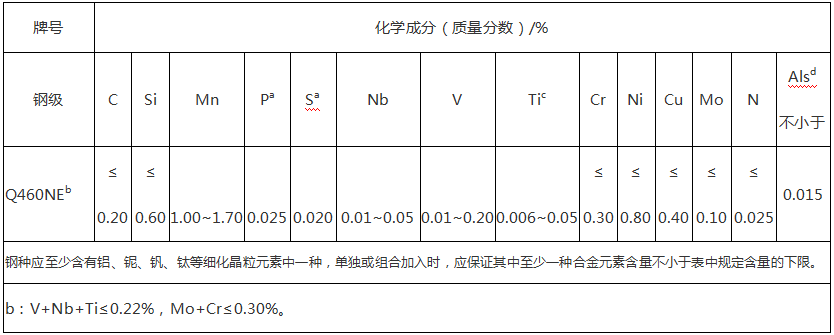

3.Q460NE鋼板的化學成分

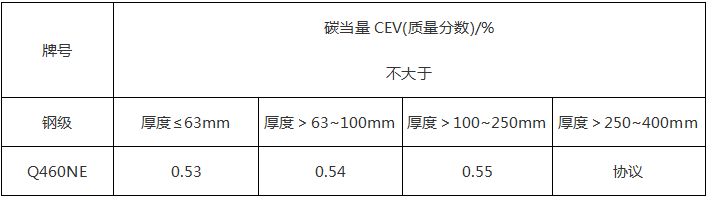

4.Q460NE鋼材的碳當量（基于熔煉分析）

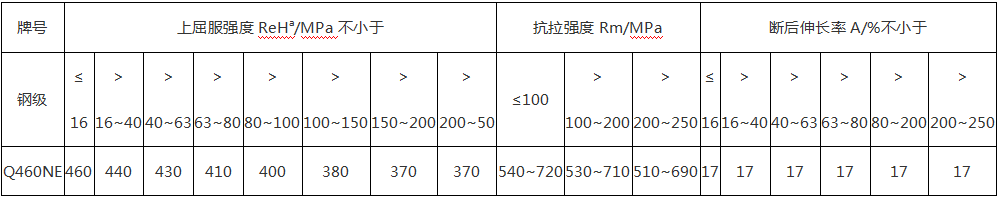

5.Q460NE鋼材的拉伸性能

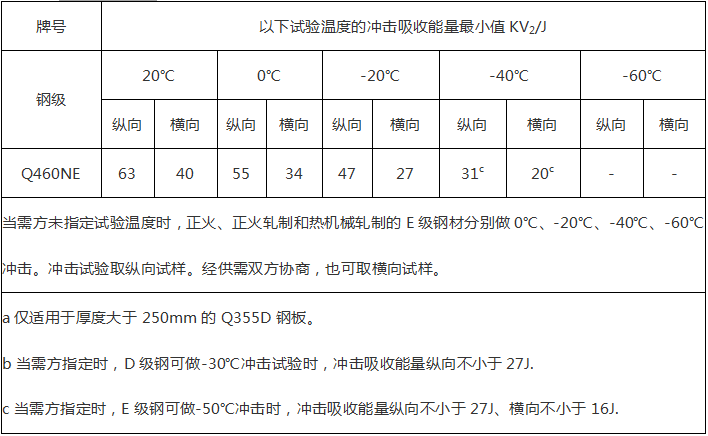

6.Q460NE沖擊試驗

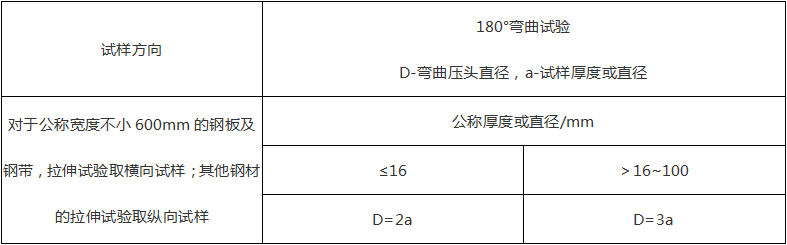

7.Q460NE彎曲試驗

8.Q460NE現貨庫存

材質 規格 寬 長 數量[噸] 備注

Q460NE/Q460E 10 2500 12000 113.040 正火軋制NBII探

Q460NE/Q460E 16 2500 12000 45.216 正火軋制TI級

Q460NE/Q460E 20 2500 6290 4.938 正火軋制NBTI探

Q460NE/Q460E 20 2500 12000 28.260 正火軋制GBII探

Q460NE/Q460E 25 2500 12000 47.104 正火軋制GBII探

Q460NE/Q460E 30 2550 13700 8.227 正火軋制GB/Ⅲ級

Q460NE/Q460E 30 2500 7500 4.416 正火軋制NBTI探

Q460NE/Q460E 40 2500 8630 6.775 正火軋制NB/Ⅰ級

Q460NE/Q460E 40 2500 12000 56.520 正火軋制NBTI探

Q460NE/Q460E 40 2500 9360 7.348 正火軋制NBTI探

Q460NE/Q460E 48 2510 4240 4.010 正火軋制GB/Ⅰ級

Q460NE/Q460E 50 2500 12000 141.300 正火軋制NBTI探

Q460NE/Q460E 55 2500 10950 11.819 正火NB/Ⅰ級

Q460NE/Q460E 55 2500 12000 12.953 正火NB/Ⅰ級

Q460NE/Q460E 60 2500 12000 141.300 正火NB/Ⅰ級

Q460NE/Q460E 70 2500 9100 12.501 正火NB/Ⅰ級

Q460NE/Q460E 70 2500 12000 131.880 正火NBTI探

Q460NE/Q460E 80 2500 11680 18.338 正火NB/Ⅰ級

Q460NE/Q460E 80 2500 12000 226.080 正火NB/Ⅰ級

Q460NE/Q460E 100 2300 12000 43.332 正火NB/Ⅰ級

Q460NE/Q460E 100 2300 10000 54.165 正火GBII探

Q460NE/Q460E 110 2300 12000 95.332 正火GB/Ⅰ級

Q460NE/Q460E 120 2300 12000 51.998 正火GB/Ⅰ級

Q460NE/Q460E 120 2300 8100 17.549 正火GBII探
